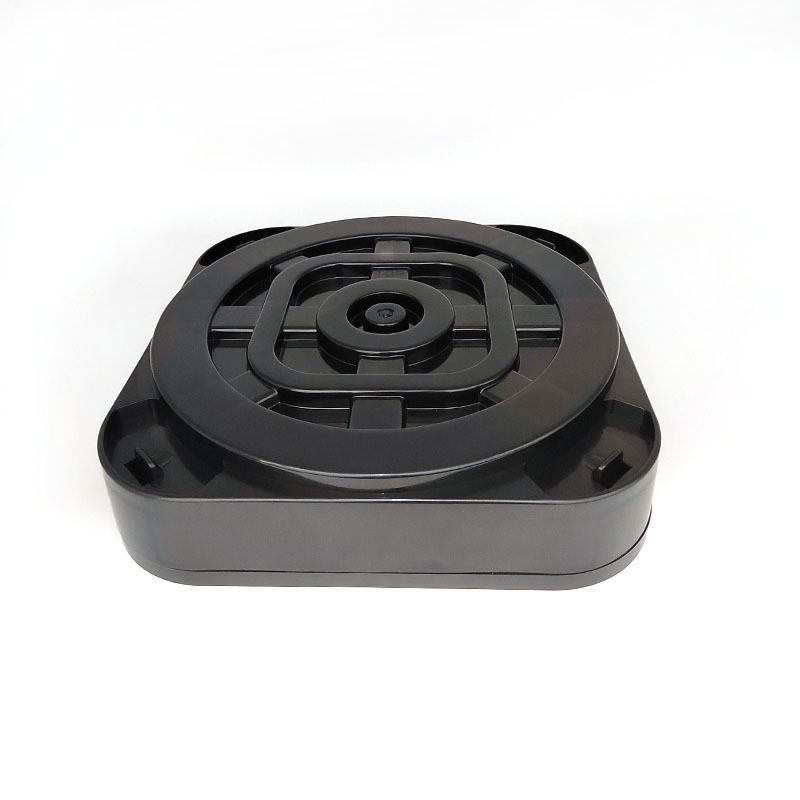

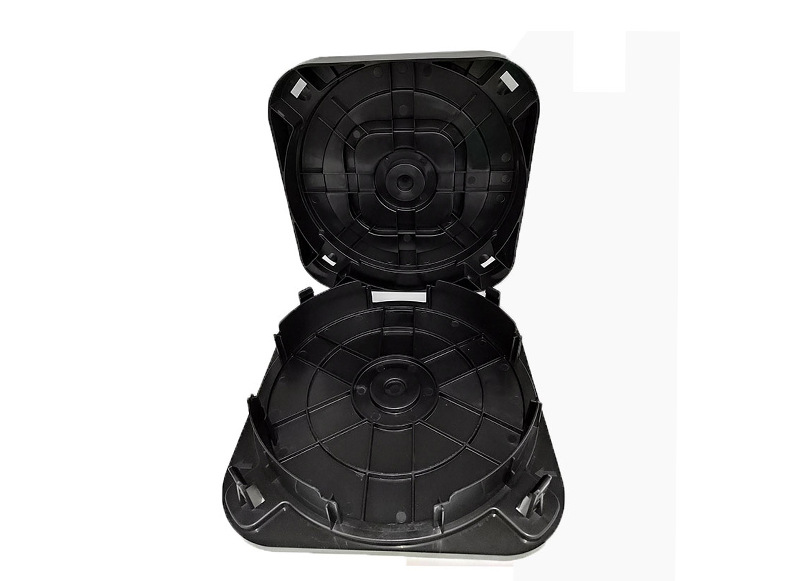

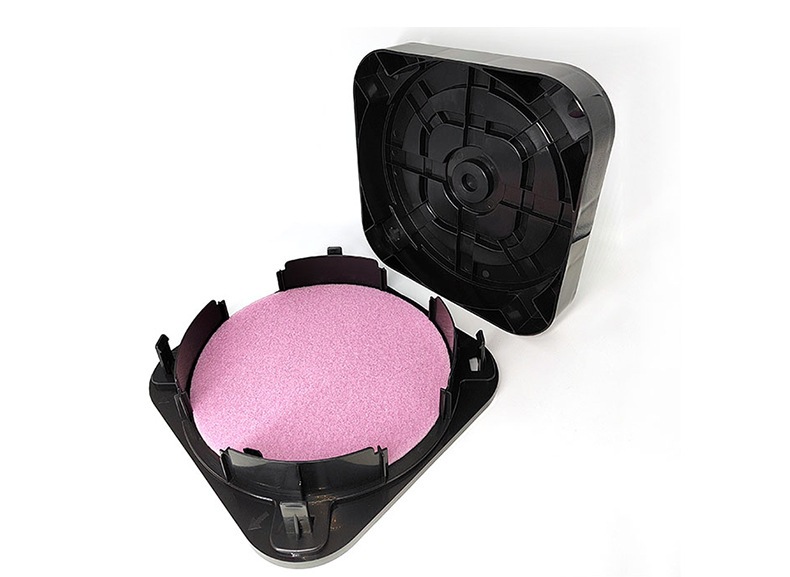

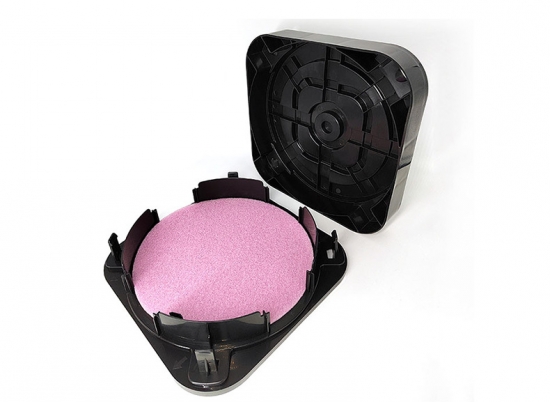

Scatola rotonda antistatica in cristallo con anello in ferro e cornice piatta, da 6 pollici e 8 pollici, scatola per spedizione Scatola rotonda antistatica in cristallo con anello in ferro e cornice piatta, da 6 pollici e 8 pollici, scatola per spedizione Scatola rotonda antistatica in cristallo con anello in ferro e cornice piatta, da 6 pollici e 8 pollici, scatola per spedizione

Scatola rotonda antistatica in cristallo con anello in ferro e cornice piatta, da 6 pollici e 8 pollici, scatola per spedizione

Antistatico, Smontaggio e trasportabilità, Stampaggio integrato

  • Modello numero. :

    DSXUV-68inch box
  • Colore :

    Black
  • porto di spedizione :

    Shenzhen
  • Pagamento :

    T/T before shipment
  • regione originale :

    China
  • Lead time :

    15days
Dettagli sul prodotto

Scatola rotonda antistatica in cristallo da 6/8 pollici, anello in ferro, scatola con cornice piatta, wafer di silicio, anello in fibra di vetro, scatola di trasporto quadrata all'ingrosso
6 inch wafer shipping box

Può essere personalizzato in base alle esigenze, con molteplici materiali, processi e specifiche
8 inch wafer cassette box


Facile da smontare e montare, antistatico, resistente agli urti e alla pressione
Silicon wafer transport box

-Prodotti applicabili/Dispositivi semiconduttori

Fissaggio e trasporto di componenti semiconduttori di precisione quali wafer, circuiti integrati (CI), microprocessori e memorie mediante anelli a cassetta per wafer.


Componenti elettronici

Componenti a montaggio superficiale (SMD) come resistori, condensatori, induttori, diodi, transistor, ecc.

Circuito integrato (IC), sistema in package (SiP), ecc.


Prodotti fotoelettrici

Componenti di precisione per dispositivi optoelettronici sensibili alle cariche elettrostatiche come chip ED, diodi laser, sensori ottici, ecc.

Circuito stampato (PCB), circuito flessibile (FPC), microconnettore, ecc.


Componenti industriali di alto valore

Micromotori, sensori di precisione, dispositivi MEMS (come giroscopi, accelerometri)


Aree di applicazione principali

Produzione e confezionamento di semiconduttori

Utilizzato per il trasporto con protezione elettrostatica nel taglio di wafer, nei test di confezionamento (CP/FT), nella selezione di chip e in altri processi. Produzione elettronica (EMS)

Stoccaggio temporaneo e rotazione dei componenti nella linea di produzione SMT a montaggio superficiale per prevenire danni ESD:

Comunicazione ed elettronica di consumo

Produzione e trasporto di prodotti elettronici di precisione come moduli 5G, schede madri per smartphone e dispositivi indossabili
